Montageanleitungen
Das Danalock V3 kann oft an Ihrer bestehenden Tür montiert werden. In einigen Fällen empfehlen wir, den vorhandenen Zylinder durch einen neuen, kompatiblen Zylinder zu ersetzen, oder wir entfernen die Innenteile Ihres vorhandenen Schließzylinders und ersetzen sie durch Hardware, um die Verbindung zum Danalock V3 zu ermöglichen.
Zylinder-Versionen
Wählen Sie in der folgenden Liste die Montageart, die am besten zu Ihrer bestehenden Hardware passt. Sie werden dann zur entsprechenden Montageanleitung weitergeleitet.
 SCANDI |  ASSA 2000 |
 EURO |  US DEADBOLT |
| Andere unterstützte Zylinder-/Hardwaretypen: | Klicken Sie hier, wenn Ihr Hardwaretyp nicht in der Liste aufgeführt ist. |

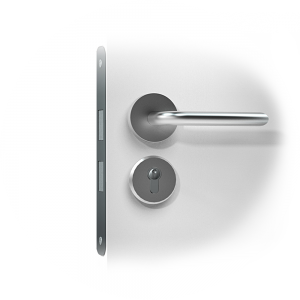

Europrofilzylinder
Die Montage des Danalock v3 kann an Türen mit Europrofilzylinder auf zwei Arten erfolgen: Entweder ersetzen Sie den Zylinder durch einen Danalock-kompatiblen Zylinder (empfohlen) oder Sie befestigen das Danalock v3 mit einem Danalock Drehadapter.
Für das Danalock v3 stehen derzeit zwei Zylinder zur Auswahl:
- LINCE C PLUS Europrofilzylinder
- M&C COLOR Verstellbarer Europrofilzylinder (Montageanleitung folgt in Kürze)
Befolgen Sie nach der Montage des Europrofilzylinders und der Danalock Hardware unsere App-Anleitung, um die Einrichtung Ihres Danalock V3 fortzusetzen.

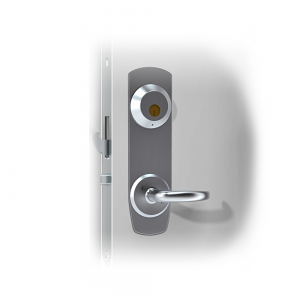

Skandinavische Profilzylinder / Assa 2000
Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung zur Montage des Danalock V3 an skandinavischen Ovalzylindern (Scandi) und Assa 2000-Schlössern.
Montagewerkzeuge
Bevor Sie mit der Montage beginnen, empfehlen wir Ihnen, folgende Werkzeuge bereitzulegen. Um das Danalock V3 montieren zu können, benötigen Sie folgende Werkzeuge:
- Zwei Zangen
- Philips Schraubendreher oder Torx, abhängig von Ihrer aktuellen Installation

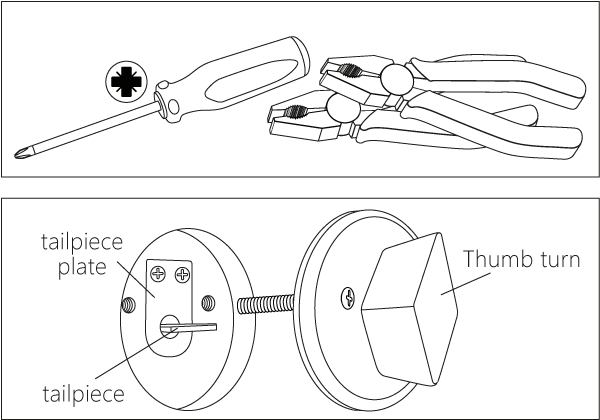

Werkzeuge für die Montage von Danalock V3 auf Scandi-Zylindern

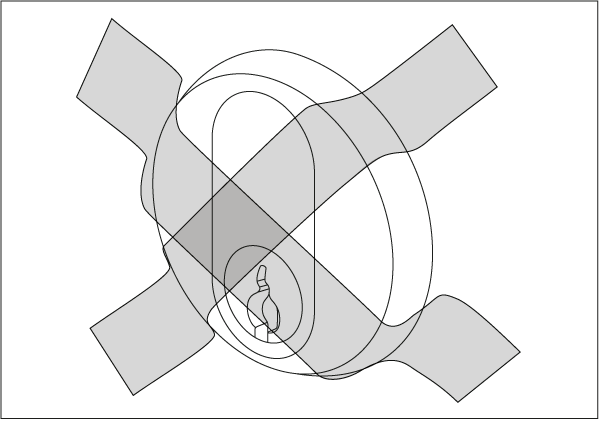

1 Vorderen Zylinder sichern
Bringen Sie ein Stück Klebeband über dem Schloss an der Vorderseite der Tür an, um zu verhindern, dass es herunterfällt, wenn die Schrauben entfernt werden.
Sichern des vorderen Zylinders mit Klebeband während der Montage

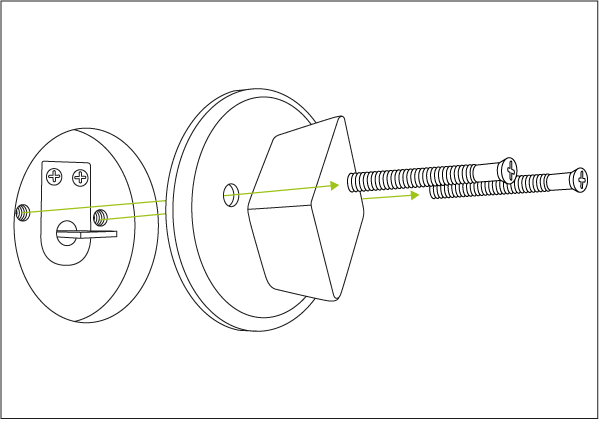

2 Aktuellen Schließzylinder oder Knauf entfernen
Entfernen Sie den vorhandenen Schließzylinder oder Knauf an der Innenseite der Tür.
Entfernen des aktuellen Schließzylinders oder Drehknaufs auf der Innenseite

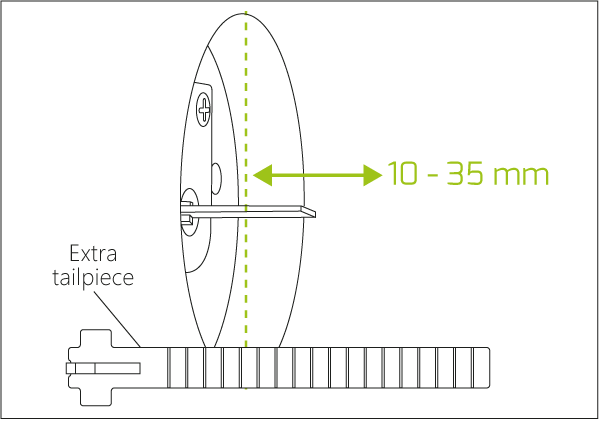

3 Länge des Mitnehmers (Tailpiece) prüfen
Fahren Sie mit Schritt 5 fort, falls kein Mitnehmer vorhanden ist.
Überprüfen Sie den vorhandenen Mitnehmer. Bei den meisten Türen steht der Mitnehmer 10 mm vom Türblatt ab. In solchen Fällen ist keine Längenanpassung erforderlich. Ein zusätzlicher Mitnehmer ist im Lieferumfang enthalten, falls der vorhandene Mitnehmer kürzer als 10 mm ist.
Danalock V3 sind mit Mitnehmern von bis zu 35 mm Länge verwendbar. Wenn die Länge 35 mm überschreitet, müssen Sie ihn kürzen. Gehen Sie nicht unter 10 mm.
Überprüfen Sie die Länge des vorhandenen Mitnehmers

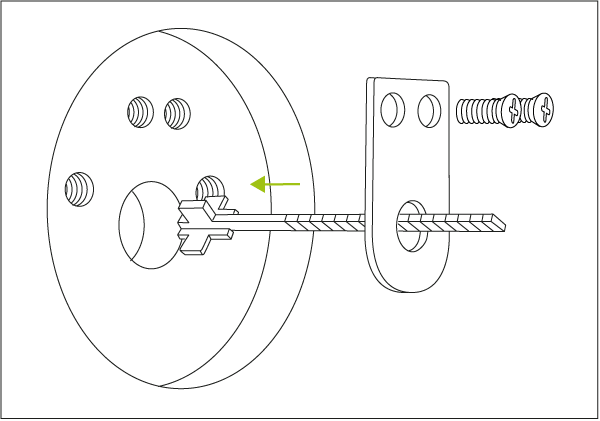

4 Wenn der Mitnehmer (Tailpiece) zu kurz ist
Wenn der Mitnehmer kürzer als 10 mm ist, entfernen Sie die Halteplatte des Mitnehmers und ersetzen Sie ihn durch den Mitnehmer aus dem Danalock Karton.
Kürzen Sie den neuen Mitnehmer nach der Montage der Befestigungsplatte. (Siehe Abbildung in Schritt 7).
Ersetzen des vorhandenen Mitnehmers
5 Anbringen eines Mitnehmers zu Verwendung mit einer Assa 2000-Schlosskonfiguration
Wenn die Montage an einem Assa 2000 erfolgt, verwenden Sie das mitgelieferten Mitnehmer-Set, das im Danalock V3 Scandi-Paket enthalten ist.
Kürzen Sie den neuen Mitnehmer, nachdem Sie die Befestigungsplatte angebracht haben. (Siehe Abbildung in Schritt 7).
Assa 2000 Montage Mitnehmer

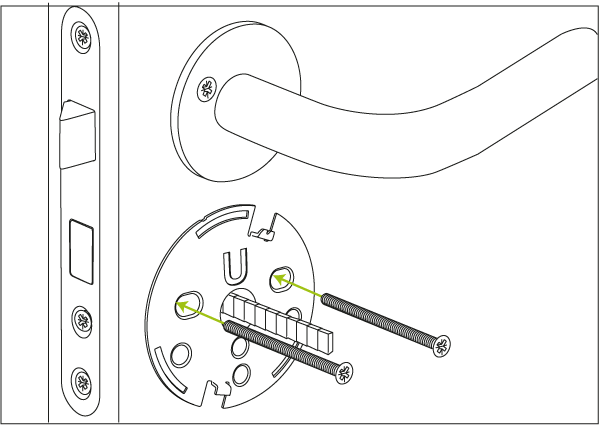

6 Montage der Befestigungsplatte
Platzieren Sie die Befestigungsplatte dort, wo sich zuvor der Drehknauf oder der mechanische Zylinder an Ihrer Tür befand. Das runde Loch in der Mitte der Platte ist für den Mitnehmer.
Verwenden Sie die beiden Schrauben, mit denen der Drehknauf ursprünglich befestigt war, um die Platte zu befestigen, oder verwenden Sie die Schrauben, die im Scandi-Kit enthalten sind, das mit dem Danalock V3 Scandi geliefert wurde. Passen Sie die Länge bei Bedarf an.
Anbringung der Montageplatte für Scandi-Zylinder

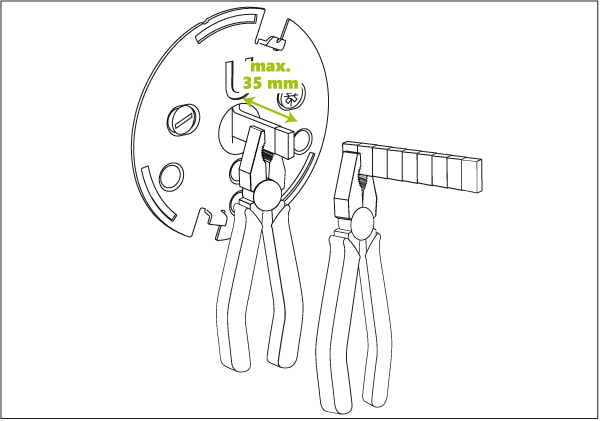

7. Länge des Mitnehmers (Tailpiece) prüfen
Um eine Beschädigung des Danalock zu vermeiden, kürzen Sie den neuen Zylinder-Mitnehmer auf maximal 35 mm von der Türoberfläche. Nicht kürzer als 10 mm.
Verwenden Sie zwei Zangen oder einen Drahtschneider, um den Mitnehmer zu kürzen.
Länge des Mitnehmers kürzen

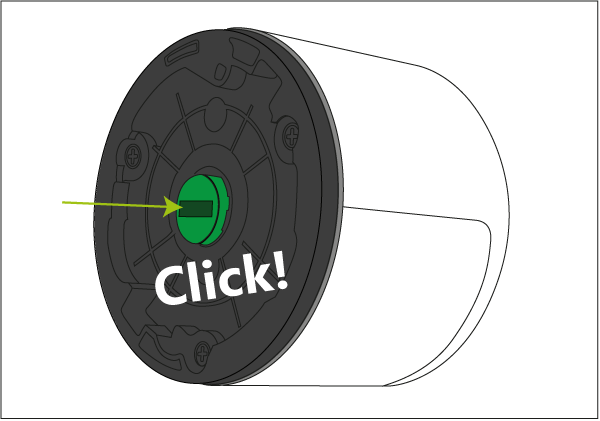

8 Befestigung des Mitnehmer-Adapters
Nehmen Sie den mitgelieferten grünen Mitnehmer-Adapter und setzen Sie ihn in die mittige Öffnung auf der Rückseite des Danalocks ein.
Drücken Sie auf den Adapter, bis er einrastet.
Mitnehmer-Adapter einsetzen

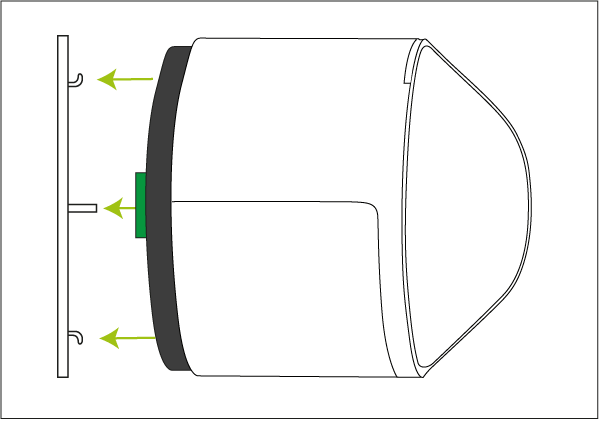

9. Mitnehmer in das Gehäuseunterteil einfädeln
Platzieren Sie das Danalock vorsichtig über der Befestigungsplatte.
Stellen Sie sicher, dass der Mitnehmer mittig auf den Adapter trifft.
Mitnehmer in das Gehäuse einpassen

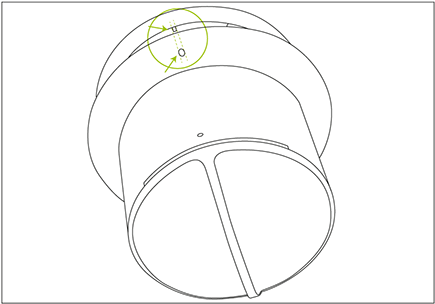

10 Plattenmarkierungen ausrichten

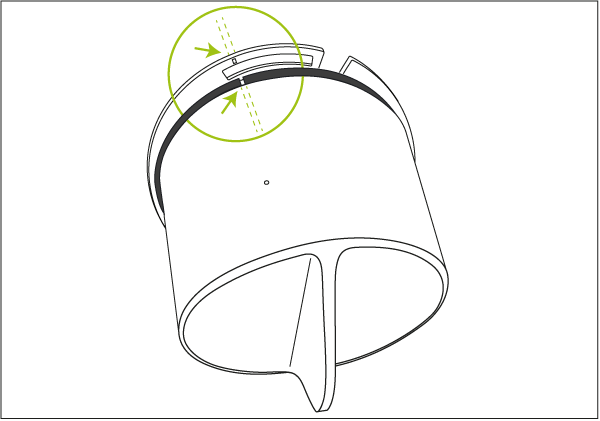

Suchen Sie die kleine Markierung am Rand der Befestigungsplatte und richten Sie sie an der kleinen Markierung auf der Rückseite der Danalock Grundplatte aus. Achten Sie darauf, dass die Kerben übereinstimmen.
Ausrichten der Kerben für die Danalock V3 Montage

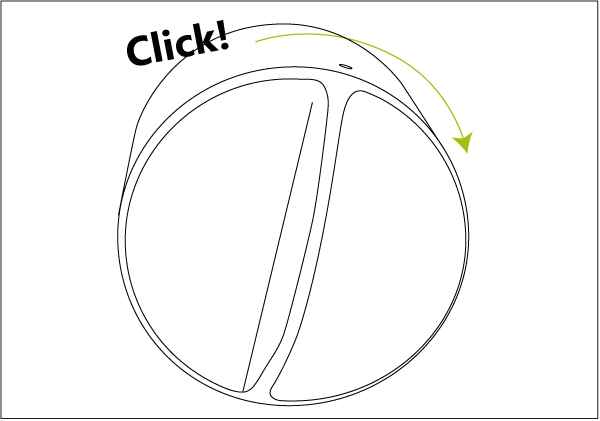

11 Befestigen Sie das Danalock
Drehen Sie das Danalock im Uhrzeigersinn, bis es an der Montageplatte einrastet.
Wenn Sie es lösen und erneut versuchen müssen, lesen Sie die „Anweisungen zur Demontage“ am Ende dieser Anleitung.
Zum Drehen, um den Danalock V3 zu befestigen

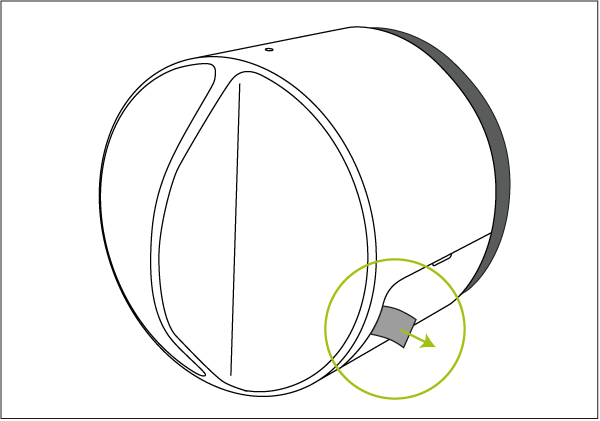

12 Batterien aktivieren
Ziehen Sie die Plastiklasche heraus, um die Batterien zu aktivieren. Wenn danach ein weißes Licht aufleuchtet, ist das Danalock bereit.
Plastiklasche entfernen, um das Danalock V3 einzuschalten
13 Die Danalock App herunterladen
Folgen Sie unserer App-Anleitung, um mit der Einrichtung Ihres Danalock V3 fortzufahren.

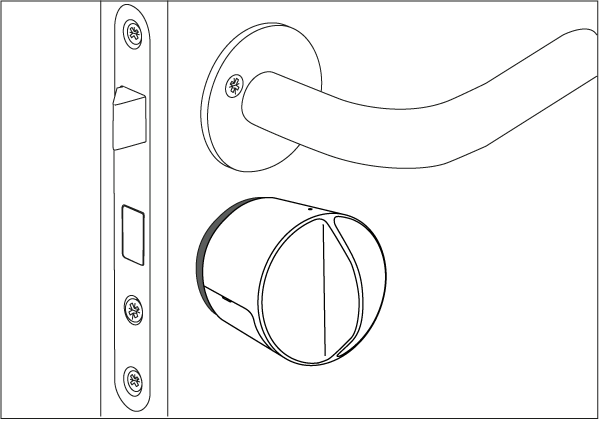

Danalock auf Scandi montiert
Danalock auf Assa 2000 montiert

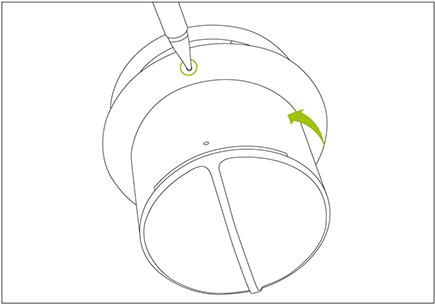

Anleitung zur Demontage

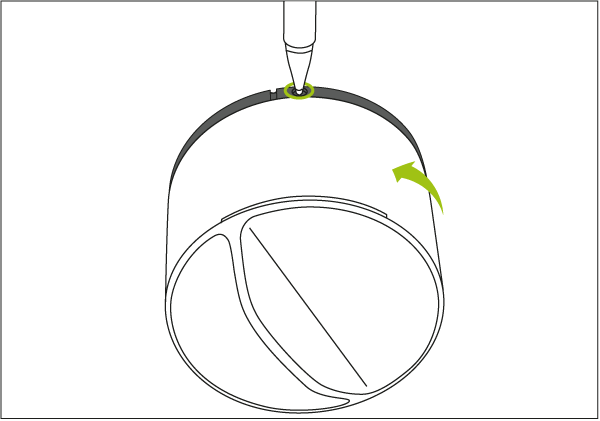

Um das Danalock zu demontieren, führen Sie eine Stiftspitze in die Öffnung an der oberen Innenkante des Schlosses ein. Halten Sie den Knopf gedrückt, während Sie das Danalock Gehäuse gegen den Uhrzeigersinn drehen, bis es sich löst.
Beim Abmontieren wird das Danalock weder zurückgesetzt noch von Ihrem Konto getrennt, aber das Danalock muss nach der erneuten Montage neu kalibriert werden.
Demontage des Danalock V3

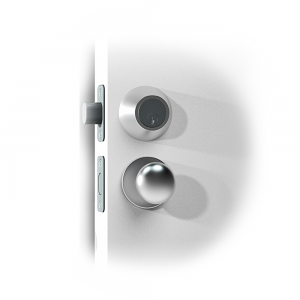

US Deadbolt-Zylinder
Nachfolgend finden Sie eine Schritt-für-Schritt-Anleitung zur Montage des Danalock V3 auf einem US-Deadbolt-Schloss.

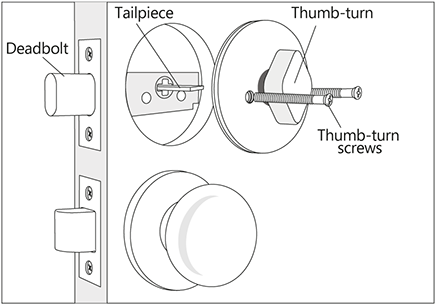

Teile an Ihrem vorhandenen Schloss
Teile an Ihrem vorhandenen Schloss

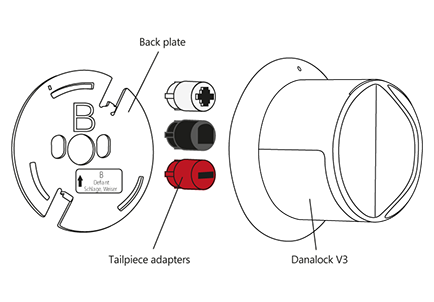

Mitgelieferte Danalock Teile
Im Lieferumfang enthaltene Teile
Montagewerkzeuge
Bevor Sie mit der Montage beginnen, empfehlen wir Ihnen, die Werkzeuge bereitzulegen. Um das Danalock V3 montieren zu können, benötigen Sie folgende Werkzeuge:
- Zwei Zangen
- Philips Schraubendreher oder Torx, abhängig von Ihrer aktuellen Installation

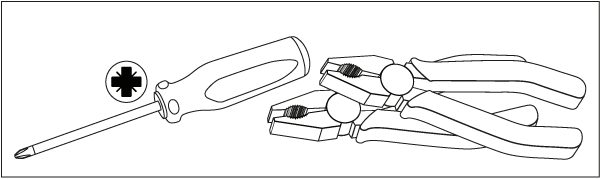

Werkzeuge für die Montage von Danalock V3 auf US-Deadbolt
1 Äußeres Schlüsselloch sichern
Bringen Sie ein Stück Klebeband quer über das Schloss an der Vorderseite der Tür an, um zu verhindern, dass es herunterfällt, wenn die Schrauben entfernt werden.
Sichern des vorderen Zylinders mit Klebeband während der Montage
2 Inneren Drehknauf entfernen
Entfernen Sie den vorhandenen Drehknauf an der Innenseite der Tür.
Entfernen des inneren Drehknaufs

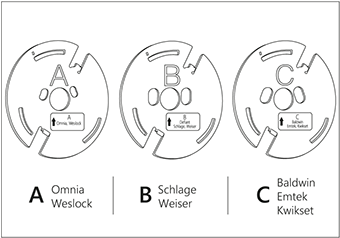

3 Befestigungsplatte auswählen
Verwenden Sie die Befestigungsplatte, die zum Hersteller Ihres bestehenden Schlosses passt.
Wählen Sie die Befestigungsplatte, die zu Ihrem vorhandenen Schloss passt

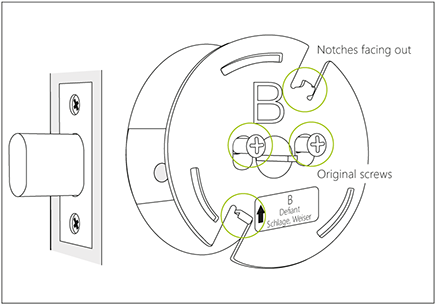

4 Befestigungsplatte montieren
Positionieren Sie die Befestigungsplatte dort, wo der Drehknauf war. Der Pfeil auf dem Aufkleber muss nach oben zeigen. Verwenden Sie zwei der Original-Schrauben für die Befestigung.
Montage der Befestigungsplatte

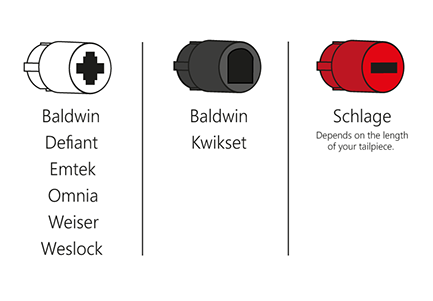

5 Adapter für Mitnehmer (Tailpiece) auswählen
Wählen Sie den Mitnehmer-Adapter aus, der zur Form des Mitnehmers Ihres vorhandenen Schlosses passt.
Mitnehmer-Adapter auswählen

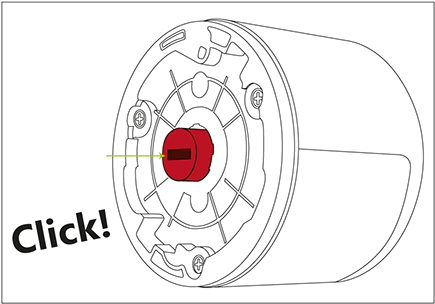

6 Mitnehmer-Adapter einsetzen
Setzen Sie den ausgewählten Mitnehmer-Adapter in Ihr Danalock ein und drücken Sie ihn hinein, bis er einrastet.
Mitnehmer-Adapter einsetzen

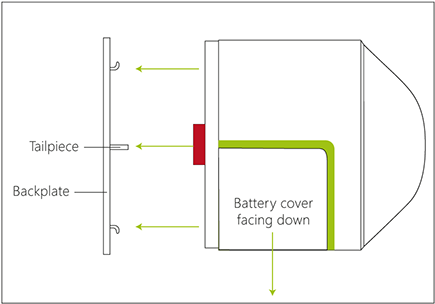

7 Adapter und Mitnehmer (Tailpiece) ausrichten
Setzen Sie das Danalock auf die Befestigungsplatte. Die Batterieabdeckung muss dabei nach unten zeigen. Der Mitnehmer wird in den Adapter geschoben und die Kerben der Befestigungsplatte passen in die Rückseite des Schlosses.
Danalock befestigen
8 Plattenmarkierungen ausrichten
Suchen Sie die kleine Markierung am Rand der Befestigungsplatte und richten Sie sie mit dem Loch im Deckring rund um das Danalock aus, um sicherzustellen, dass die Nocken auf der Befestigungsplatte korrekt ausgerichtet sind.
Ausrichten der Kerben für die Montage eines Danalock V3

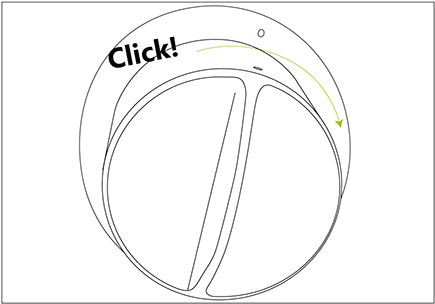

9 Befestigung des Danalock
Drehen Sie das Danalock zur Befestigung an der Platte im Uhrzeigersinn, bis es einrastet.
Wenn Sie es lösen und erneut versuchen müssen, lesen Sie die „Demontageanleitung“ am Ende dieses Handbuchs.
Zum Befestigen des Danalock V3 drehen

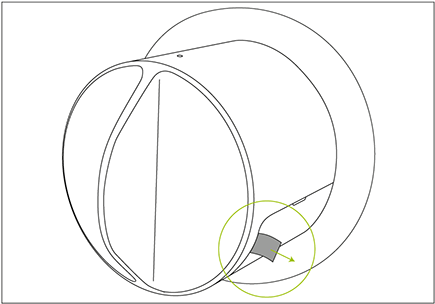

10 Batterien aktivieren
Ziehen Sie die Plastiklasche heraus, um die Batterien zu aktivieren. Wenn danach ein weißes Licht aufleuchtet, ist das Danalock bereit.
Entfernen der Plastiklasche zum Einschalten des Danalock V3
11 Die Danalock App herunterladen
Folgen Sie unserer App-Anleitung, um mit der Einrichtung Ihres Danalock V3 fortzufahren.

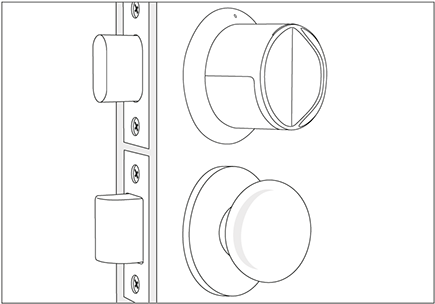

Danalock an einem US-Deadbolt montiert
Anleitung zur Demontage
Um das Danalock zu demontieren, führen Sie eine Stiftspitze in die Öffnung an der oberen Innenkante des Schlosses ein. Halten Sie den Knopf gedrückt, während Sie das Danalock Gehäuse gegen den Uhrzeigersinn drehen, bis es sich löst.
Beim Abmontieren wird das Danalock weder zurückgesetzt noch von Ihrem Konto getrennt, aber das Danalock muss nach der erneuten Montage neu kalibriert werden.
Demontage des Danalock V3
Weitere bekannte unterstützte Zylinder
Das Danalock V3 kann auch mit folgenden Zylindern verwendet werden, ist aber nicht darauf beschränkt:
- Japanischer Miwa-Rundprofilzylinder
- Chilenische Profilzylinder
- Finnische Profilzylinder.
Sie können der Scandi Montageanleitung folgen. Verwenden Sie für die Montage der Befestigungsplatte aber die Anleitung für finnische Profilzylinder.
Drehadapter für Schlüssel
Anstelle den Zylinder in Ihrem Schloss zu ersetzen, können Sie auch die Salto Danalock Drehadapter für Schlüssel verwenden.
Für die Verwendung muss einer Ihrer vorhandenen Schlüssel durch schneiden und umformen angepasst werden.
Der Drehadapter ist in folgenden Versionen erhältlich:
- Europrofil-Version
- Version für Schweizer Profil
- Version für Chilenisches Profil
Hier finden Sie die Installationsanleitungen für Ihre Zylinderkonfiguration

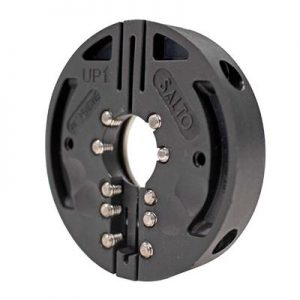

Der Salto Danalock Drehadapter für Europrofilzylinder
